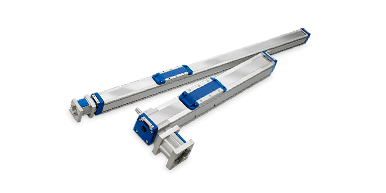

MF/TF系列滾珠直線模組

ThomsonMF/TF系列直線模組無桿驅動滑塊通過滾珠絲杠驅動與跨于執行器上承受負載的鞍座實現導向直線運動。有兩種類型產品可供選擇：M（單螺母）和MD（雙螺母）。此類滾珠導向單元具有精密定位所需的高承載能力和小摩擦阻力——能夠產生更大的推力，更高的精度，更大的剛度和更長的行程。防塵帶延伸器延長了防塵帶的使用壽命，從而保護絲杠和螺母不受污染，免除了部件磨損時調整張力的必要。

PDF資料查看

產品詳情

MF/TF直線模組單元>>特性

可以沿任意方向安裝
自動調節式不銹鋼防塵帶
多種鞍座規格可選
單/雙螺母支撐
需要用到負載保持制動器
內部滾珠導向
提供具有沖洗保護功能的型號
長行程
高速
能承受高彎矩載荷

Thomson直線模組

規格/軸的尺寸	M55 / TF55B	M75 / TF75B	M100 / TF100
截面尺寸（寬x高）：mm	58 x 55	86 x 75	108 x 100
絲杠類型：	滾珠絲杠，單螺母	滾珠絲杠，單螺母	滾珠絲杠，單螺母
最大行程長度：mm	3000	4000	6000
最大速度：m/s	1.6	1	1.25
最大加速度：m/s2	8	8	8
重復精度：mm	0.05	0.05	0.05
最大輸入速度：rpm （轉/s）	3000	3000	3000
溫度范圍：°C (°F)	-20 - 70	-20 - 70	-20 - 70
最大動態負載 (Fx)：N (lbf)	1000	2500	5000
最大動態負載 (Fy)：N (lbf)	400	1450	3000
最大動態負載 (Fz)：N (lbf)	400	1450	3000
最大動態力矩 Mx：Nm (lbf-in)	9	45	120
最大動態力矩 My：Nm (lbf-in)	23	80	275
最大動態力矩 Mz：Nm (lbf-in)	23	90	275
最大驅動軸力 Frd：N(lbf)	200	600	1000
最大驅動軸力矩 Mta：Nm (lbf-in)	12	30	45
絲杠直徑：mm (in)	16	20	25
絲杠導程：mm (in)	5/10/20	5/12.7/20	5/10/25
重量：kg (lb) 零行程單元重量每100mm行程的重量滑架的重量（可選）單絲杠支撐的重量（可選）雙絲杠支撐的重量	3.9 0.56 1.20 0.83 1.88	6.9 1.05 2.5 1.7 3.58	14.3 1.72 4.0 1.86 4.42
